心跳凸輪 3D 列印版 · 組裝說明
9 種零件印 10 件,全程免膠,升程 12mm。
搭配 3D 模擬 一起看:用「顯示/隱藏」藥丸對照每一步,拉「爆炸圖」看全部零件怎麼疊。
誠實聲明:本設計通過模擬三層驗證(逐項幾何檢查/干涉掃描/STL 水密核對),還沒實際印過。
木板版當初也是同樣狀態,後來線鋸切出來如預期會動。你印了,歡迎回報。
第 0 步:列印與公差測試
- STL 都在 STL 下載頁:hp-01 到 hp-09,共 10 件(間隔套印 2 件),清單見
MANIFEST.txt。 - PLA、層高 0.2mm、3 層壁、15% 填充,全部平躺免支撐。列印方向照 print/README.md 的表。
- 先只印一件間隔套當公差測試:軸(印出來的或 Ø6 圓棒)要能插進去「轉動不晃」。
太緊就在切片軟體開 XY 孔補償 +0.1~0.2mm 重印,調到剛好,再印其餘零件。FDM 孔會縮,這步不能跳。
- 心那件換紅色料印。
- 不想印軸:Ø6 圓棒或竹筷可替代,但圓棒沒有 D 面,凸輪和曲柄就得各點一滴瞬間膠固定。

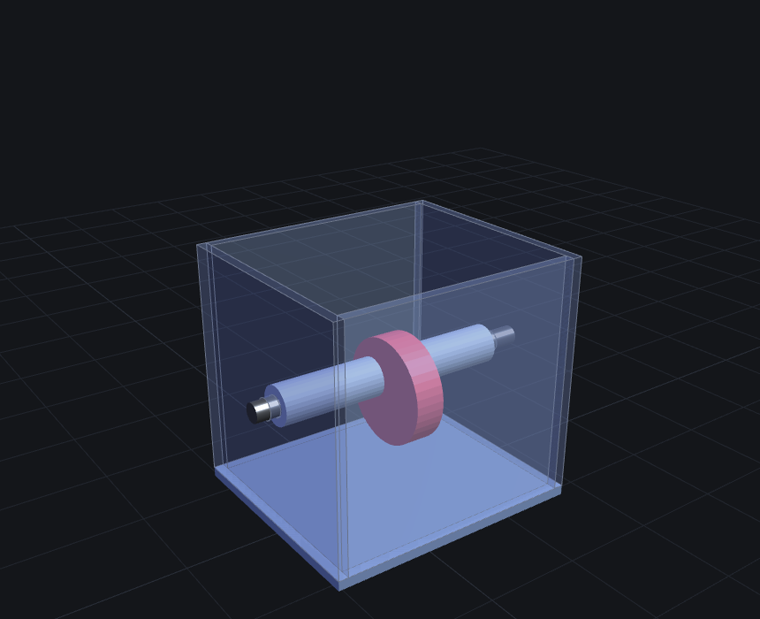

第 1 步:穿軸鏈
箱身頂是開的,凸輪和兩個間隔套先從頂口放進箱內。
軸從右牆外往內穿 → 箱內依序串:右間隔套 → 凸輪(D 孔對準軸的 D 面) → 左間隔套 → 穿出左牆。
- 凸輪 D 孔要對準 D 面再推,別硬壓,壓裂孔就要重印。
- 兩個間隔套把凸輪自動夾在正中,不用量尺寸。
驗:搖軸,凸輪跟著轉(D 面咬合,免膠);軸向左右推,游隙約 1mm、不會大幅滑動。

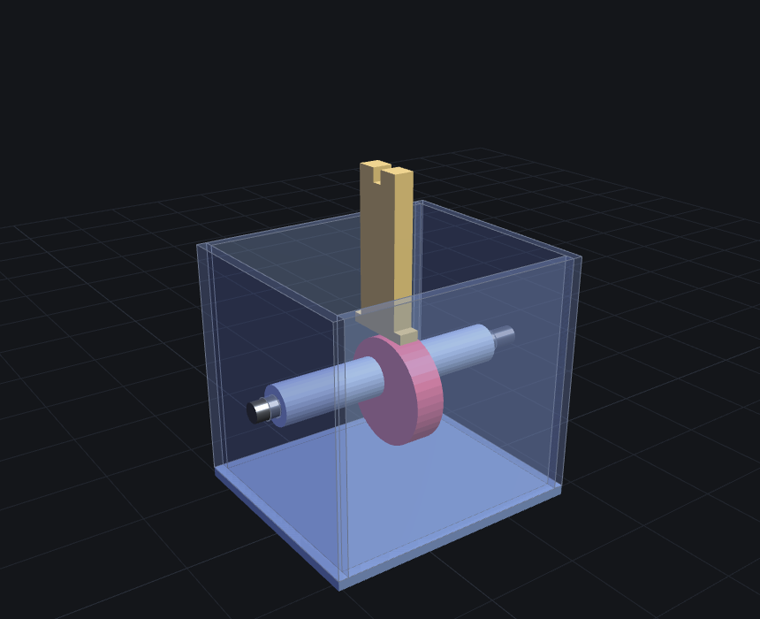

第 2 步:放推桿
推桿 T 腳朝下,立在凸輪正上方。
驗:推桿底面貼著凸輪頂,直立不歪。

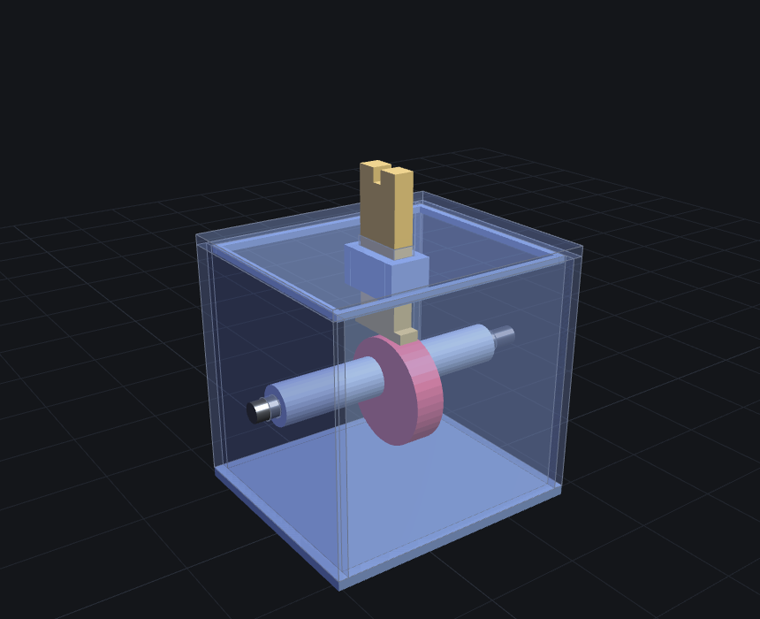

第 3 步:蓋頂蓋
頂蓋的導套對準推桿從桿頂套下,四邊內唇對準箱口,壓到底。
(順序不能反:T 腳寬 22mm 穿不過導槽,先放推桿才能蓋頂蓋。)
驗:手抽推桿上下要順滑;搖軸,推桿升降 12mm 不卡。緊了磨唇外緣,鬆了唇上貼一圈紙膠帶。

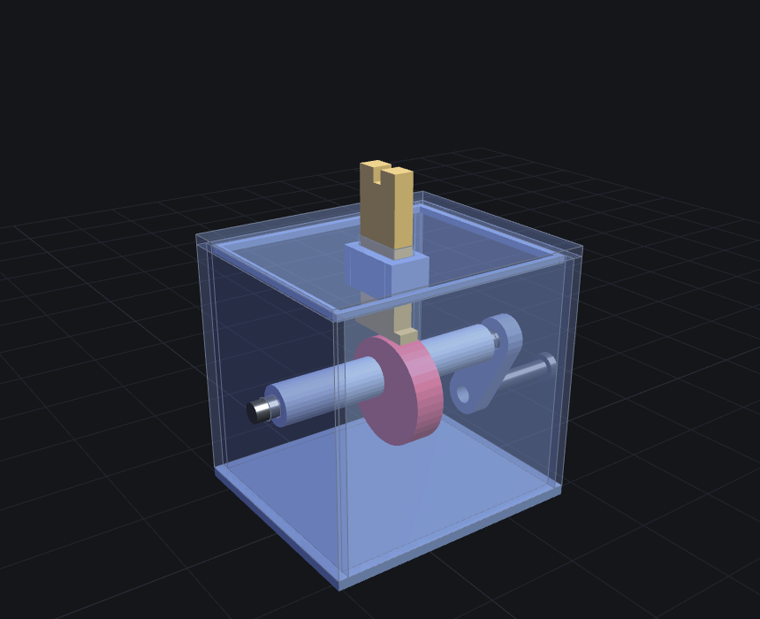

第 4 步:曲柄與手把銷
曲柄的 D 孔壓上右邊露出的軸端,與右牆留 1~2mm 縫;手把銷(帽朝外)壓進曲柄另一端的孔。
驗:搖一整圈,曲柄和手把不掃桌面、不擦牆。

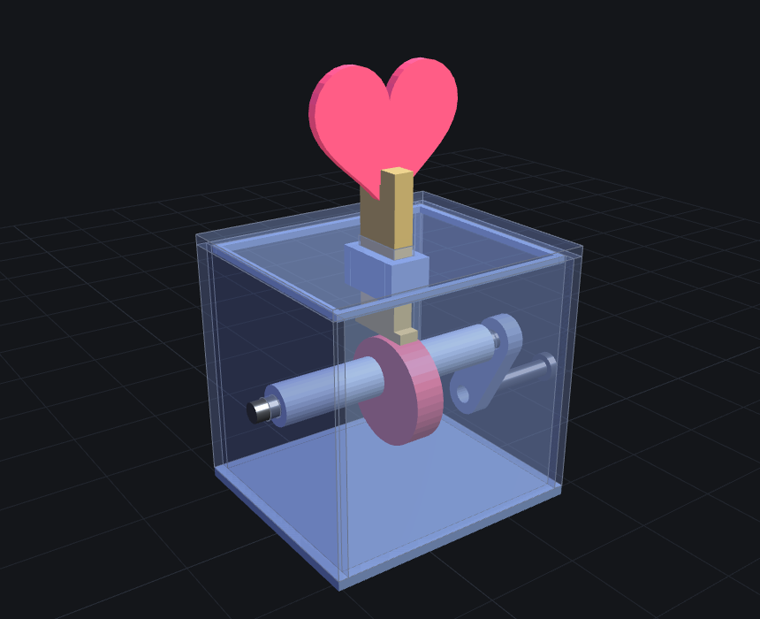

第 5 步:裝心
心的底槽對準推桿頂端叉槽,往下沉到底(槽頂面坐在叉槽底面)。
錯位搭接:心的槽壁跨住推桿(左右)、叉齒夾住心板(前後)、槽頂面定深(上下)。
驗:搖軸,心上下跳 12mm。配合太鬆會晃的話,叉槽裡點一滴瞬間膠,非必要。
調校
- 推桿桿身與凸輪頂面的層紋用砂紙輕磨,滑起來才順;乾性潤滑(蠟燭塗一塗)更好。
- 卡卡的:先查導套四面(磨推桿稜線),再查頂蓋有沒有壓到底。
- 回位靠心與推桿自重:手搖 1~2 轉/秒餘裕三倍以上,不需要彈簧。
最容易裝錯的五件事
- 跳過公差測試直接印全套 → 孔太緊全部重印
- D 孔沒對準 D 面硬壓 → 撐裂,凸輪報廢
- 先蓋頂蓋才想放推桿 → T 腳穿不過導槽,順序不能反
- T 腳裝反朝上 → 沒有接觸面,心不會跳
- 頂蓋沒壓到底 → 導套懸空,推桿行程卡一半
零件表
| 檔案 | 零件 | 件數 |
|---|---|---|
| hp-01-body.stl | 箱身(底板+四牆,Ø6.6 軸孔) | 1 |
| hp-02-cap.stl | 頂蓋(含導套與壓入唇) | 1 |
| hp-03-cam.stl | 偏心凸輪 R16 e6(D 孔) | 1 |
| hp-04-spacer.stl | 間隔套 Ø12×32 | 2 |
| hp-05-follower.stl | 推桿(T 型腳+叉槽) | 1 |
| hp-06-heart.stl | 心 | 1 |
| hp-07-crank.stl | 曲柄臂(D 孔+手把孔) | 1 |
| hp-08-shaft.stl | 軸 Ø6×92(帶 D 面) | 1 |
| hp-09-handle-pin.stl | 手把銷 | 1 |
跟雷切幾何相同的「板件直印版」在 STL 下載頁的 B 區,那個版本照木板版組裝說明組,要上膠(PLA 用瞬間膠)。
